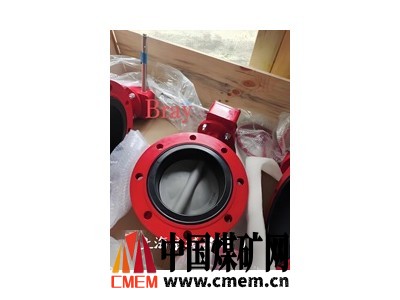

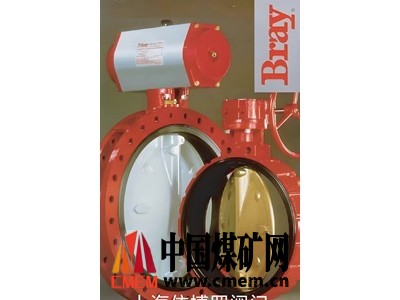

美国Bray 博雷阀门 3A/3AH 系列衬胶蝶阀

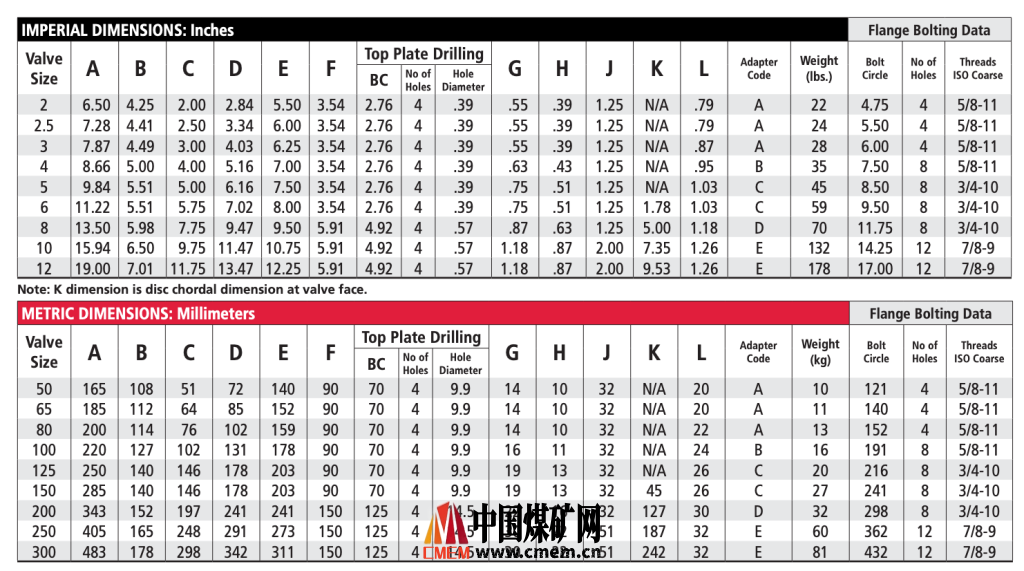

技术规格

特点和优势

Bray 博雷阀门3A/3AH 系列衬胶蝶阀采用双法兰式设计，高度适用于终端服务。国际兼容性是博雷模块化阀门产品线的一项主要设计优势。

Bray 博雷阀门该阀门符合大多数国际法兰标准——ASME 125/150 级、BS 10 Tables D 和 E、BS 4504 NP 10/16、AS 2129 以及 JIS10。此外， 3A 和 3AH 系列阀门设计还符合 ISO 5752-Table 2 (EN558 Table 13) 面对面法兰以及 ISO 5211 执行机构安装法兰，因此这一系列阀门设计可广泛用于全球各个市场。

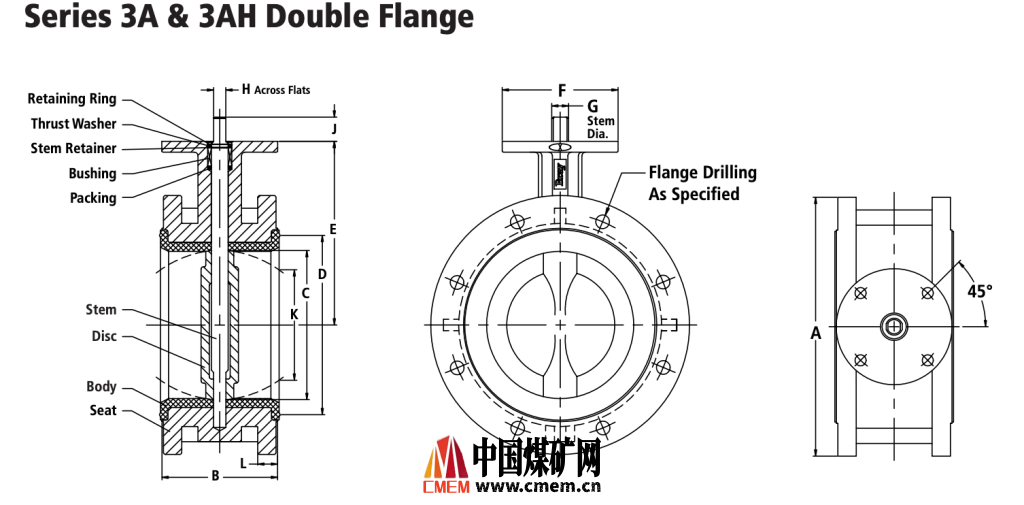

A.  阀杆：精准的双“D”形式阀板与阀杆连接设计，驱动阀板无需螺钉或锥销。

• B. 阀座：Bray 博雷粘接式阀座设计降低扭矩，可将流体介质完全与阀体隔离开。该阀座还配备模压 O 型圈，无需配备法兰垫片。

• C. 阀杆固定组装：通过一个独特的不锈钢 Spirolox® 卡簧、一个止推垫圈和两个 C 型环，将阀杆固定在阀体内。上述配件按标准由黄铜制造，也可根据需求提供不锈钢材质。只需使用标准手工工具即可轻松去掉卡簧。阀杆固定组装可防止在现场作业期间意外拆卸阀杆。

• D. 阀杆衬套：非腐蚀性重型缩醛衬套可吸收执行机构的侧推力。

• E. 阀杆填料：双“U”杯密封设计支持自我调节，提供双向的可靠密封，并防止外界物质进入阀杆孔。

• F. 加长阀颈：加长阀颈长度可实现 2″ (50 mm) 管道绝缘，可轻松安装执行机构。

• G. 主密封和二级密封：这些阀杆填料可以防止管道介质接触到阀杆或阀体。主密封是通过与阀板毂的模压阀座平板进行干扰拟合来实现的。二次密封则是通过比阀座阀杆洞直径更大的阀杆直径来实现。

• H. 阀板：球型机械加工和手工抛光提供气泡级密封、最小扭矩和更长的阀座寿命。
