1 气动矿用风机概述
FQ系列矿用气动压入式轴流局部通风机（以下简称为通风机），是一种由气马达驱动的通风机，气动矿用风机结构紧凑，体积小，安装方便，使用安全，噪音小，适用于吹排煤矿井下通风死角，特别是隅角区域聚集的瓦斯和有害气体。气动矿用风机的结构特征为煤矿用、隔爆型、轴流式。
气动矿用风机执行标准：MT 500-2008《煤矿用气(液)动局部通风机 技术条件》、Q/ZFJ 008-2013《FQ系列矿用气动压入式轴流局部通风机》。
2 气动矿用风机主要规格及技术参数

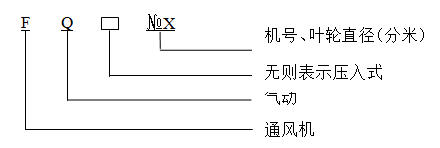

2.1 气动矿用风机型号表示方法。
示例：FQ№5.0，F表示通风机，Q表示气动，5.0表示叶轮直径为5.0dm。
2.2 气动矿用风机正常使用条件
a) 海拔不超过2000m；
b) 工作温度：+4℃～+40℃；
c) 环境空气相对湿度：不大于90﹪RH（+25℃时）；
d) 无强烈振动和腐蚀性气体等；
e) 安装在有瓦斯气体爆炸性危险的煤矿井下所需的工作场所。
2.3 气动矿用风机性能范围。
气动矿用风机的性能参数见表1。所给的性能是通过标准管网实际模拟试验得出，是以气体温度t=20℃、气体密度ρ=1.2㎏/m³、大气压力p=101325Pa的标准条件换算的。
3 气动矿用风机结构及其特点
3.1 总体结构及其工作原理、工作特性。
气动矿用风机由导流器、叶轮、气动马达和机壳等部件组成。气动马达安装在机壳内的隔爆腔内，通过传动组与叶轮连接并带动叶轮转动，风流从导流体进入旋转的叶轮，经叶轮加速的气流通过后导叶发生偏转，使风机排出的气流为旋转状，从而吹排巷道内的聚集瓦斯等有害气体。
1.1 气动矿用风机主要部件及其作用。

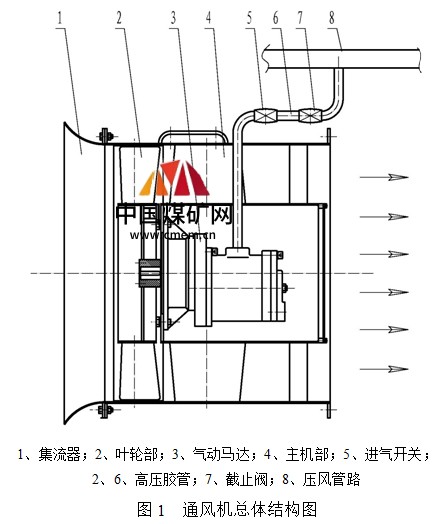

如图1所示，气动矿用风机主要由叶轮、机壳、气动马达和集流器等4个主要部件组成。
气动矿用风机的机壳、隔爆腔、叶轮、集流器等结构件均采用低碳钢焊接而成，气动马达采用螺栓与机壳内的隔爆腔联接，叶轮由轮毂、叶片焊接而成，通过传动组与气动马达的输出轴联接，使叶轮的重量由传动组承担，大大减轻了气动马达的承载量，提高了风机的使用寿命。
井下压气管道中引出的压气通过胶管与气动矿用风机机壳上的气动马达进气口联接后，开启阀门，压气驱动气动马达，带动叶轮旋转，叶轮对空气做功，使空气具有能量后以一定的速度排出风机，在排出风机前在导风板的偏转下，使气流发生旋转。
1.2 气动矿用风机特点
3.3.1 采用气动马达驱动，在具有爆炸危险的环境中使用安全可靠。
3.3.2 风机叶轮由气体驱动，具备优越的过载保护功能。不会出现如电动机驱动可能发生的强力摩擦和刚性损坏等危险现象。
