矿用隔爆兼本安型直流稳压电源KDW660/24B
■1实物图片
·2.功能
·电源箱可为井下分站、传感器、断电控制器等提供本质安全型电源，AC95-AC865
宽范围输入解决矿井多电压等级及大范围波动问题，具有备用电源，交流供电停止时，可自切换为电池供电，持续时间大于4小时。具备过载、过压、过流保护功能。故障状态恢复后，自动恢复工作。
■3.性能参数
。1供电电源
a)额定工作电压：AC 127V/38DV/660V;
b)输入视在功率：≤150VA;
c)申源波动范围：75%~110%
■ 2本安电源输出性能：

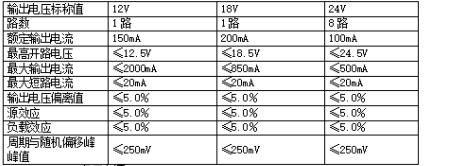

表1本安输出性能
3备用电源
a)电池组型号及规格： 6节单体IFFG21403.2V 10000mAh磷酸铁锂电池串联
b)转换时间：≤500ms;
c)工作时间：>4h(额定负载时);
d)充电截止电压：≤22V;
e)放电终止电压：>15V;
f)充电电流：≤2A;
g)具有电池管理系统，且应具备单体电池过充电压保护、单体电池过放保护、充
电过流保护、放电过流保护、输出短路保护及温度保护功能；
■ 4 RS485输出信号
■传输速率：4800bps;信号工作电压峰峰值：(3~12)V。
