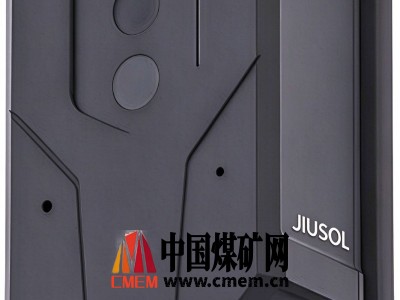

矿用智能双目测温热像仪是一款体积小巧，易于安装于矿用组合开关内的测温设备，设备集成红外热成像和可见光功能于一体，可非接触、实时、连续的对矿用组合开关内的动静触头进行精确测温，从而感知触头状态的温度变化，结合设备的软件系统可对测温对象的温度信息进行数据可视化展示。
主要特点
Ø 热成像定焦镜头2.1mm，最小成像距离0.1m；
Ø 最高分辨率256*192，高灵敏度探测器，支持对比度调节；
Ø 最高温十字定位；
Ø 支持点、线、框测温；
Ø 支持POE供电；
Ø 支持双光融合；
Ø 适配国内主流工控显示屏
Ø 支持OTA升级
应用场景
广泛应用于煤矿高低压配电开关、配电柜温度监测、电力监测等领域。
技术参数
型号 | JS9001 | JS9002 | JS9003 |
探测器类型 | 氧化钒(VOx)非制冷红外焦平面 | ||
分辨率 | 160*120 | 256*192 | 96*96 |
视场角 | 50°×37.2° | 50°×50° | |
焦距 | 3.5mm | 3.2mm | 1.35mm |
调焦方式 | 免调焦 | ||
帧率 | ≤25Hz | ||
NETD | ≤40 mK(@25 °C,F#1.0) | ≤60mK(@25°C,F#1.0) | |
空间分辨率/IFOV | 4.85mrad | 3.75mrad | 8.89mrad |
响应波段 | 8～14μm | ||
像元间距 | 12μm | 17μm | 12μm |
发射率 | 可调（0.01～1） | ||
最小对焦距离 | 0.3m | ||
图像模式 | 红外热成像模式、可见光模式、沟边融合模式 | ||
调色板 | 白热、黑热、铁红、熔岩、彩虹、红热等6种 | ||
测温范围 | -20℃～150℃和100℃～550℃ | ||
测温精度 | ±2℃或者读数±2%（取最大值） | ||
测温功能 | 冷热点追踪，全屏点测温，测温信息查询和导出 | ||
可见光图像分辨率 | 1600×1200（200W） | ||
可见光镜头 | 2.01mm70°×56° | ||
在线升级 | 支持OTA升级 | ||
温度报警功能 | 声光电脑、I/O输出、日志、保存图像、文件发送（FTP）、电子邮件（SMTP、通知） | ||
故障检测 | 网络中断检测；IP冲突检测；非法访问；储存异常 | ||
智能功能 | 声光警戒 | ||
协议 | 支持ONVIF、GB28181、MQTT、SMTP、Modbus TCP/RTU，IPv4/ IPv6，HTTP | ||
对外航空头接口 | 航空头，用于供电，RJ45网口 | ||
对外航空头接口 | 航空头，用于报警输出，RS485接口输出 | ||
供电方式 | 支持POE供电，支持DC12～24V供电 | ||
网络接口 | 1个,100M以太网口,支持POE(802.3 at) | ||
报警接口 | 1路输入，1路输出 | ||
工作温度 | -10℃～+50℃ | ||
存储温度 | -20℃～60℃ | ||
功耗 | 不高于3W | ||
尺寸 | 107.5*65*38.5mm | ||
机身材质要求 | 金属外壳，带磁吸固定块 | ||
安装方式 | 支持壁装式/三脚架/磁吸 | ||
